Электрическая изоляция с использованием ленты Scotch®

  • Печать

3m scotchПринадлежащая группе компаний 3М торговая марка Scotch® представлена не только всем известными канцелярскими моделями, но также обширной линейкой электротехнических лент высокого класса. Многие из них представлены на международном рынке в течение 50 и более лет.

Эксплуатационная безопасность промышленных конструкций, находящихся под напряжением, во многом зависит от качества изоляции кабеля. Она необходима как в быту, так и в обслуживании силовых линий и аппаратов.

Спектр изоляционных лент 3М
Широкая гамма изолент, выпускаемых компанией 3М, предназначена для применения в различных видах электромонтажа. Разработки решений для электроизоляции ведутся сотрудниками 3М, начиная с 1946 года, когда была выпущена первая в мире изоляционная лента на основе ПВХ. К началу XXI века и вплоть до сегодняшнего дня ассортимент компании был представлен большим количеством изделий для электрической изоляции, защиты, герметизации кабелей. Существует условное разделение всей продукции этого направления на четыре ветви:

• собственно, изолента;
герметизирующая мастичная лента;
самовулканизирующаяся резиновая лента;
температуроустойчивая лента.

Каждая из описанных групп предназначается к использованию при различных эксплуатационных условиях. Каталог 3М представляет виды изолент, устойчивых к температурным перепадам, высокой влажности, УФ-излучению и прямому солнечному свету, химическим реагентам, механическим воздействиям. Степень сопротивляемости данным факторам определяет специфику каждой модели для изоляции кабеля.

Ленты ПВХ для защиты электроизоляции
В большом числе ситуаций электрическая изоляция восстанавливается при помощи универсальных 3m scotch 2ПВХ-лент с температурным диапазоном использования от 0 до +90° С. Такие изделия могут эксплуатироваться как внутри, так и вне помещений. Отличительная черта продукции 3М – широчайшая цветовая гамма, среди которой есть и двухцветная желто-зеленая изоляционная лента для маркировки и изоляции заземляющих проводов. При наличии негативных факторов квалифицированные монтажники применяют узкоспециализированные ленты.

Надежная изоляция кабеля при помощи черной ленты Scotch® 780 достигается за счет ее стойкости к УФ-излучению, действию активной химической среды (в т. ч. растворителей). Гибкость, способность к удлинению на 200% обеспечивает прочную герметизацию соединения, равномерный и плотный радиальный прижим.
Функциональная цветомаркировка проводов и кабелей выполняется при помощи изоленты Scotch® 35.

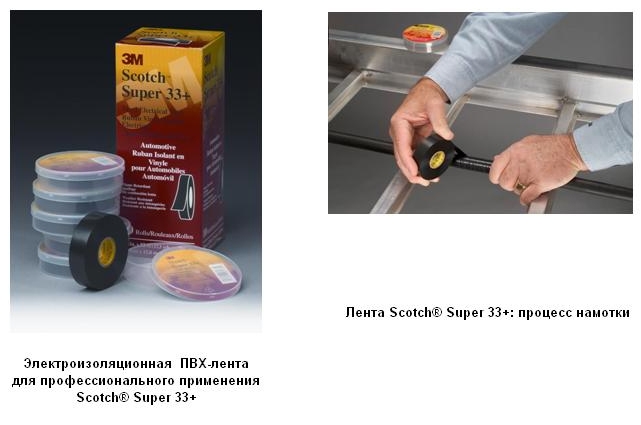

Наивысшей стойкостью к физическим и химическим воздействиям обладает модель Scotch® Super 33+. Она способна сохранять форму при удлинениях вплоть до 250%. Благодаря этому свойству даже на объектах сложной формы обеспечивается максимально надежная герметизация. Диапазон температур для проведения электрической изоляции при помощи этой ленты составляет – 18...+90°С, а после намотки он расширяется до рекордных показателей -40...+105 °С.

Наличие запаха у изоляционной ленты – не просто неприятная особенность, но признак, говорящий о ее невысоком качестве. Присутствие резкого запаха свидетельствует о том, что из клеевого слоя активно испаряются мономеры и летучие растворители. Следовательно, со временем, понижается способность ленты к слипанию. ПВХ-модели производства 3М не имеют запаха и сохраняют свои свойства на протяжении очень длительного времени.

Электроизоляционная мастика

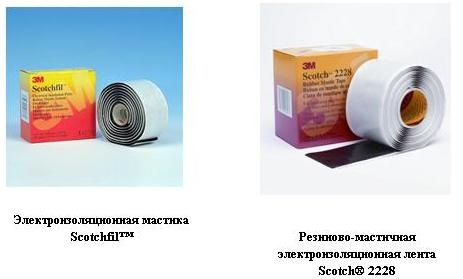

При работе на открытом воздухе изоляция кабеля требует особенно надежной герметичности. Ее помогает достичь мастика Scotchfil™, обладающая как высокими электроизоляционными свойствами, так и способностью герметизировать соединения. Применение мастичных лент 3М дает возможность свести к минимуму пробои, короткие замыкания, замедлить старение электрической изоляции, уменьшить попадание влаги, и, как следствие, коррозию. Даже при низких температурах мастика сохраняет свою эластичность. Наиболее высокой прочностью среди мастичных лент 3М обладает Scotch® 2228 с внешним покрытием из гибкой ЭПДМ-резины.

3m scotch 4
Самовулканизирующаяся изоляционная лента
Уникальная самослипающаяся изоляционная лента Scotch® 23 не имеет клеевого слоя. При намотке, без включения нагревательных приборов ее слои прочно соединяются между собой, образуя монолитное резиновое кольцо без пузырьков воздуха («холодная вулканизация»). Свойства такой изоленты – высокая эластичность, устойчивость к морозу и жаре, влаге. Отличные диэлектрические свойства этиленропиленовой резины, которая служит материалом для Scotch® 23, устойчивость к коронному разряду позволяют использовать ее в при напряжении до 69 кВ. Чем больше слоев намотки создано, тем больше будет диэлектрическая прочность обрабатываемого участка.

При намотке самослипающейся изоляционной ленты 3М используются разделительный лайнер, благодаря которому слои не загрязняются. Наматывать изделие необходимо при максимально возможном натяжении, на грани разрыва. При растяжении лента сохраняет все свои свойства. Ее допустимо использовать с любыми видами изоляции: ПВХ, БПИ, ЭПДМ-резина, фактис, бутиловая резина.

Температуроустойчивые ленты
Термостойкие ленты специально рассчитаны на применение в широчайшем температурном диапазоне от – 60 до +180 °С. Такие свойства им придает силикон, слои которого при намотке со средним натяжением слипаются друг с другом и образуют монолитное кольцо. Электрическая изоляция с использованием Scotch® 70 может проводиться на открытом воздухе, в сырых помещениях. Специализированная область применения таких изделий – концевые заделки внутреннего и наружного исполнения кабелей на напряжение до 35 кВ.
